是德頻譜分析儀在視頻信號頻譜測量中的應用

在現代無線通信與廣電傳輸領域，視頻信號的頻譜質量直接決定了傳輸效率與用戶體驗。是德科技（Keysight）作為測試測量行業的領軍者，其頻譜分析儀憑借卓越的動態范圍與實時分析能力，成為視頻信號頻譜測量的首選工具。本文將從測量原理、參數設置及實戰技巧三方面，探討如何利用是德頻譜分析儀精準完成視頻信號的頻譜分析。

一、視頻信號頻譜測量基礎

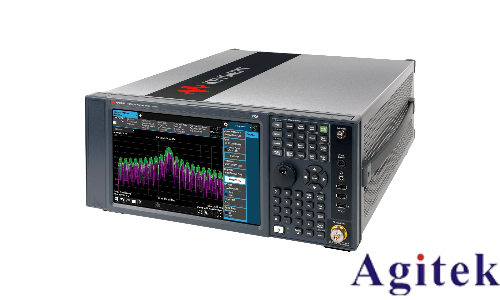

視頻信號通常包含豐富的頻率成分，從基帶到射頻頻段均需嚴格監控。是德頻譜分析儀（如N9020B MXA、N9021B等型號）支持從10 Hz至26.5 GHz的寬頻范圍，配合高達40 MHz的分析帶寬，足以覆蓋絕大多數數字視頻信號的頻譜特征。測量的核心目標是評估信號的功率分布、帶外抑制、鄰道泄漏及調制質量。

二、關鍵參數設置與優化

1. 分辨率帶寬（RBW）與視頻帶寬（VBW）的協同 RBW決定了頻率分辨能力，測量窄帶干擾時需設置為1 Hz以下；而VBW用于平滑噪聲，建議設置為RBW的0.1~1倍，以清晰呈現信號包絡。對于低電平信號，啟用前置放大器（Pre-Amp）可將顯示平均噪聲電平降至-166 dBm，顯著提升信噪比。

2. 參考電平與輸入衰減的匹配 參考電平應略高于信號峰值，避免過載警告（Overload）。若信號功率過高，需增加輸入衰減，但需注意每增加10 dB衰減，噪聲電平將上升10 dB，需在動態范圍與靈敏度間權衡。

3. 檢波模式的選擇

峰值檢波：用于捕捉信號最大幅度，適合快速掃描。

平均檢波：適用于噪聲環境下的功率測量。

采樣檢波：保留信號瞬態特性，推薦用于視頻信號的細節分析。

三、高級測量技巧與案例

1. 實時頻譜分析（RTSA）捕獲瞬態干擾 啟用RTSA模式（如選配RTSA-B40），通過“頻譜瀑布圖”與“密度觸發”功能，可高效識別脈沖干擾、頻率跳變等偶發事件。例如，在基站接收機測試中，利用頻率模板觸發可精準定位帶外雜散，確保符合3GPP標準。

2. 多域聯合分析 結合時域與頻域視圖，可分析視頻信號的調制特性。通過“零跨度”（Zero Span）模式，觀察特定頻率點的功率隨時間變化曲線，評估信號穩定性。

3. 自動化測量與遠程控制 利用Python或SCPI指令，可編寫自動化測試腳本，實現參數掃描、數據記錄與報告生成。例如，通過LAN接口遠程控制儀器，批量測試多通道視頻信號的頻譜模板合規性。

四、常見問題與注意事項

輸入信號過載：一旦出現“Overload”提示，應立即降低信號源功率或增加衰減，防止損壞混頻器。

校準與環境干擾：定期執行儀器自校準（建議每12個月），并在屏蔽室中進行低電平測量，避免手機、WiFi等外部干擾。

連接器維護：使用50Ω阻抗匹配的N型或同軸電纜，定期清潔接口，減少反射損耗。

五、結語

是德頻譜分析儀不僅提供高精度的硬件平臺，更通過豐富的軟件選件與開放的編程接口，為視頻信號測量提供了靈活的解決方案。掌握其核心參數設置與高級分析技巧，將助力工程師高效應對復雜信號環境下的測試挑戰，確保視頻傳輸的高質量與高可靠性。
