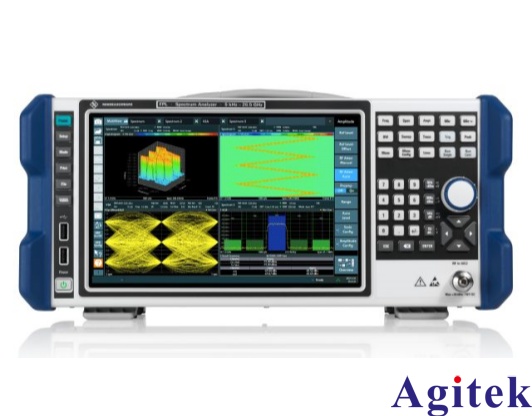

羅德與施瓦茨頻譜分析儀在風力發電設備信號測量中的應用

隨著可再生能源的快速發展，風力發電在能源結構中的占比持續提升。作為核心設備的風力發電機組，其運行穩定性與信號測量的精準性密切相關。羅德與施瓦茨（R&S）頻譜分析儀憑借卓越的射頻性能與多功能集成設計，為風力發電設備的信號測量提供了高效、可靠的解決方案，成為保障風電系統安全運行的關鍵工具。

一、風電設備信號測量的核心需求

風力發電設備的信號測量涉及多個環節，包括塔筒內部傳感器信號傳輸、風機控制系統通信、并網電能質量監測以及電磁兼容性（EMC）測試等。這些場景中，信號往往面臨復雜電磁環境的干擾，例如變頻器產生的高頻諧波、電纜傳輸中的信號衰減、外部無線通信信號的串擾等。因此，測量設備需具備高靈敏度、寬動態范圍、實時分析能力，以精準捕捉微弱信號、識別干擾源并評估信號質量。

二、R&S頻譜分析儀的技術優勢

羅德與施瓦茨頻譜分析儀在風電領域的應用，主要依托其領先的硬件性能與靈活的功能配置：

高靈敏度與低噪聲基底：以R&S FSH系列手持式頻譜分析儀為例，其顯示平均噪聲電平（DANL）可達-161 dBm/Hz（開啟前置放大器時），能夠輕松檢測風機傳感器傳輸的微弱信號，確保控制系統指令的準確接收。同時，極低的相位噪聲（如-136 dBc/Hz@10 kHz頻偏）有效避免了本振信號對測量結果的干擾，保障了調制信號分析的精度。

寬分析帶寬與實時頻譜分析：風電設備中的變頻器、逆變器等部件會產生寬帶干擾信號，R&S FSQ26等型號提供的實時分析帶寬（標準28 MHz，可擴展至120 MHz）能夠完整捕獲瞬態信號，結合實時頻譜分析功能，可快速定位間歇性干擾源，如電纜接觸不良引發的信號波動。

多功能集成與現場適應性：R&S FSH系列手持式頻譜分析儀集成了頻譜分析、電纜與天線測試、干擾捕獲分析等功能，配合堅固的戶外設計與內置電池，適用于風機塔筒、機艙等狹小空間的現場測量。其電纜測試功能可快速評估控制電纜的駐波比與回波損耗，避免因電纜老化導致的信號傳輸故障。

三、典型應用場景

電磁干擾（EMI）診斷：利用頻譜分析儀的高動態范圍（三階截獲點> +20 dBm），可同時測量強干擾信號與微弱有用信號，精準識別變頻器諧波、開關電源噪聲等干擾源，并通過頻譜圖直觀展示干擾頻段，為濾波器設計提供數據支持。

無線通信信號監測：風電場常采用無線通信（如Zigbee、LoRa）實現風機狀態監測，R&S頻譜分析儀支持多種無線協議的矢量信號分析（VSA），可評估信號的誤差矢量幅度（EVM）、星座圖等指標，確保通信鏈路的穩定性。

并網電能質量分析：通過測量并網點的電壓、頻率諧波含量，結合頻譜分析功能，可判斷風電并網對電網的諧波污染，滿足電網接入標準（如IEEE 519）的要求。

四、結語

羅德與施瓦茨頻譜分析儀憑借高精度測量能力、多功能集成與可靠的現場適應性，為風力發電設備的信號測量提供了全面解決方案。從電磁干擾診斷到無線通信監測，其技術優勢不僅提升了風電系統的運行可靠性，也為可再生能源的高效利用奠定了堅實基礎。隨著風電技術的持續升級，R&S頻譜分析儀將繼續以創新技術賦能綠色能源發展，助力實現碳中和目標。
